在鋼鐵工業中，生產工藝的改進和冶煉技術的提高，都離不開化學成分分析方法的改進和配合，要是想要提高產品質量，那就需要有先進的檢測手段和科學的測試手段。SPCETRO LAB直讀光譜儀應用于鋼鐵及有色金屬等材料的元素含量分析，可快速、精確、穩定、可靠的檢測幾十種元素，滿足企業、工廠、科研等多方面的要求，是生產優質金屬產品的必備工具。

實驗部分

一、儀器和測試條件

1. 分析儀器：SPCETRO LAB直讀光譜儀

2. 標準樣品：GSBH 40068 -93低合金鋼

3.氬氣流量:250L/h

4.氬氣純度：99.99%

5.溫度：20-25℃

6.濕度:40-60%

二、取樣

  主要以治煉低合金鋼和高鉻鑄鐵為主。爐前分析要求速度快,剛取的試樣必須急冷后進行分析。高鉻鑄鐵含 C、Cr量高,材質脆,急冷時易產生裂紋甚至從試樣中間斷開,出現裂紋后,易將水灌進去,直接影響測試結果的準確度。冷卻方法可以用風冷和水冷,考慮到操作的簡易性和冷卻時間的長短,我們采取水冷的方式。水冷可分流水冷卻和靜水冷卻。通過多次冷卻試驗表明:樣品直接在流水中冷卻,極易產生裂紋,所以我們選取在靜水中冷卻的方法，并且在冷卻試樣時，不能一次性地完成冷卻過程。也就是說:不能把試樣放進水里一直到冷卻后再拿出來,在冷卻時要不斷重復地、快速地將試樣從靜水中拿出來再放進去。這樣,冷卻的試樣基本不產生裂紋。

三、樣品測試

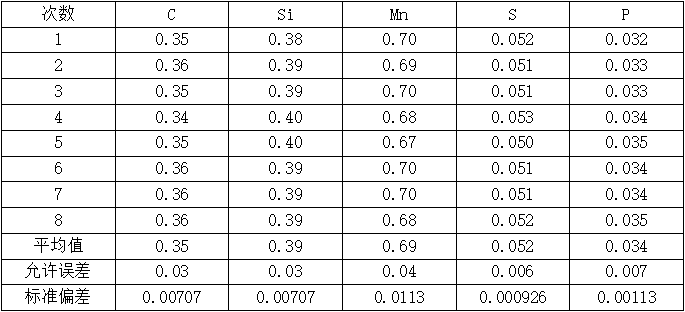

上表中測試試樣為 GSBH 40068 -93 中低合金鋼光譜用標準樣品。其中 C、Si、Mn、S、P含量分別為0.345%、0.410%、0.674%、0.52%、0.034%。從上表中可以看出,光譜測定結果是穩定、可靠,能滿足爐前分析的需要。

四、結論

（1）直讀光譜分析與化學分析相比,具有明顯的優點:

自動化程序高,分析速度快,操作簡便,減輕了勞動強度,提高了勞動生產力,節約了電力。

（2）由樣品測試列表中可以看出斯派克LAB直讀光譜儀光譜分析的準確度高、分析結果準確可靠,符合國標4336-86的要求。

（3）所取試樣質量直接影響分析結果的準確度,試樣不得有砂眼、氣孔、裂紋等。試樣制備表面要紋路清晰,不得沾污。

（4）試樣制作的工作曲線,線性很好,能滿足工作中、低合金鋼測試的要求。

（5）再次開機前,最少要穩定 2 小時。氬氣沖洗要時間長一些,將殘留在火花臺內的氧氣全部驅趕出來。等儀器穩定后,多次激發廢掉,直至平行測定結果穩定,激發斑點正常后才能進行試樣測試。
